TECNOLOGÍAS DE REDES LAN
Es un estándar de redes de área local para
computadores con acceso al medio por contienda CSMA/CD. CSMA/CD (Acceso
Múltiple por Detección de Portadora con Detección de Colisiones), es una
técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene
del concepto físico de ether. Ethernet define las características de cableado y
señalización de nivel físico y los formatos de tramas de datos del nivel de
enlace de datos del modelo OSI.
La Ethernet se tomó como
base para la redacción del estándar internacional IEEE 802.3. Usualmente se
toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los
campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir
en la misma red.
Es una arquitectura de red
desarrollada por IBM en los años 1970 con topología física en anillo y técnica
de acceso de paso de testigo, usando un frame de 3 bytes llamado token que
viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En
desuso por la popularización de Ethernet; actualmente no es empleada en diseños
de redes.
El IEEE 802.5 es un estándar
por el Institute of Electrical and Electronics Engineers (IEEE), y define una
red de área local LAN en configuración de anillo (Ring), con método de paso de
testigo (Token) como control de acceso al medio. La velocidad de su estándar es
de 4 ó 16 Mbps.
CARACTERÍSTICAS PRINCIPALES
- Utiliza una topología lógica
en anillo, aunque por medio de una unidad de acceso de estación múltiple
(MSAU), la red puede verse como si fuera una estrella. Tiene topologia física
estrella y topología lógica en anillo.
- Utiliza cable especial
apantallado, aunque el cableado también puede ser par trenzado.
- La longitud total de la red
no puede superar los 366 metros.
- La distancia entre una
computadora y el MAU no puede ser mayor que 100 metros.
- A cada MAU se pueden
conectar ocho computadoras.
- Estas redes alcanzan una
velocidad máxima de transmisión que oscila entre los 4 y los 16 Mbps.
- Posteriormente el High Speed
Token Ring (HSTR) elevó la velocidad a 110 Mbps pero la mayoría de redes no la
soportan.
(Fiber Distributed Data Interface) es un
conjunto de estándares ISO y ANSI para la transmisión de datos en redes de
computadoras de área extendida o local (LAN) mediante cable de fibra óptica. Se
basa en la arquitectura token ring y permite una comunicación tipo Full Duplex.
Dado que puede abastecer a miles de usuarios, una LAN FDDI suele ser empleada
como backbone para una red de área amplia (WAN).
También existe una
implementación de FDDI en cables de hilo de cobre conocida como CDDI. La
tecnología de Ethernet a 100 Mbps (100BASE-FX y 100BASE-TX) está basada en
FDDI.

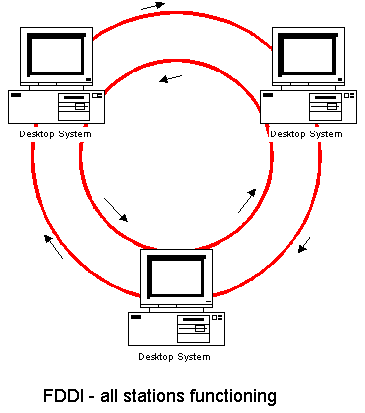

Una red FDDI utiliza dos
arquitecturas token ring, una de ellas como apoyo en caso de que la principal
falle. En cada anillo, el tráfico de datos se produce en dirección opuesta a la
del otro.1 Empleando uno solo de esos anillos la velocidad es de 100 Mbps y el
alcance de 200 km, con los dos la velocidad sube a 200 Mbps pero el alcance
baja a 100 km. La forma de operar de FDDI es muy similar a la de token ring,
sin embargo, el mayor tamaño de sus anillos conduce a que su latencia sea
superior y más de una trama puede estar circulando por un mismo anillo a la
vez.
DISPOSITIVOS PARA LA GESTIÓN
Y EMPLEO DE UNA RED FDDI:
Estación de conexión simple
(SAS) (Simple Attachment Station) Suelen ser servidores o routers que se
conectan a ambos anillos. Una SAS implementa un único MIC de tipo S.
Normalmente se conecta a través de un único segmento de transmisión a un
concentrador que implementa un conector MIC de tipo M. Éste contiene una
entidad SMT, una entidad de subcapa MAC, y un puerto con un conector MIC de
tipo S.
Las estaciones de
Conexión-Dobles o Duales (DAS) (Dual Attachment Station) están diseñadas para
conectar segmentos independientes de medios de transmisión full-dúplex, de dos
anillos. Una estación dual tiene una entidad SMT, una o más entidades de la
subcapa MAC, y exactamente dos puertos. Cada uno de los puertos tiene asociado
su propio MIC. Cuando cada MIC está correctamente conectado, se forman dos
anillos lógicos y físicos.
Concentrador de conexión
simple (SAC) (Simple Attachment Concentrator) No es muy fiable porque realiza
una conexión simple. Puede utilizarse para crear una estructura de árbol
jerárquica.
Concentrador de conexión
doble (DAC) (Dual Attachment Concentrator) Un concentrador con puertos
adicionales, además de los que necesita para su conexión a la red. Los puertos
adicionales pueden utilizarse para la conexión de otras estaciones a la red.
Usando un concentrador dual o de conexiones dobles, se consigue una estación
que tiene tres o más puertos, cada uno su propio MIC asociado.
Concentrador de
conexiones-nulas (NAC) (Null Attachment Concentrator). También es posible tener
una red formada únicamente por una estructura en árbol sin anillo doble. En tal
configuración, el concentrador de mayor nivel es un concentrador de conexiones
nulas, NAC. Un NAC no tiene conectores de tipo A o B para conectarse al anillo
doble ni conectores de tipo S para unirse a un concentrador de nivel superior.
Únicamente posee MIC’s de tipo M, para la conexión con estaciones y
concentradores de menor nivel de datos.
La red FDDI tiene un ciclo
de reloj de 125 MHz y utiliza un esquema de codificación 4B/5B que permite al
usuario obtener una velocidad máxima de transmisión de datos de 100 Mbps. Ahora
bien, la tasa de bits que la red es capaz de soportar efectivamente puede
superar el 95% de la velocidad de transmisión máxima. Con FDDI es posible
transmitir una trama de red, o diversas tramas de tamaño variable de hasta 4500
bytes durante el mismo acceso. El tamaño de trama máximo de 4500 bytes está
determinado por la técnica de codificación 4B/5B de FDDI.
Las especificaciones de FDDI
permiten que existan un máximo de 500 estaciones FDDI (conexiones físicas)
directamente sobre cada anillo paralelo. Las estaciones FDDI utilizan una
dirección de 45 bytes, definida por la IEEE. La oficina de normalización del
IEEE administra la asignación de las direcciones a todas las estaciones FDDI.
El cable de fibra multimodo
con un diámetro exterior del núcleo de 62.5 micrones (um) y un diámetro
exterior del revestimiento de 125 μm (62.5/125) es el tipo de medio con el que
empezó a operar la red FDDI. Esto se debe a que el estándar FDDI especifica las
características de estación a estación y de cable de planta sobre la base del
cable 62.5/125 para proporcionar un puerto de referencia común que permite
verificar si existe conformidad.
Las empresas que producen y
diseñan estos productos como AT&T, DEC, etc, recomiendan la fibra 62.5/125.
También cabe la posibilidad de utilizar otros tipos de cables de fibra óptica
incluidos 100/140, 82.5/128 y 50/125. Existe una cantidad importante de fibra
oscura 50/125 que ya se encuentra instalada en numerosas zonas. Este tipo de
fibra es muy común en Europa y el lejano Oriente, especialmente en Japón.
FDDI especifica la capa
física y la capa de enlace de datos del modelo OSI, pero no es una sola
especificación, sino un conjunto de 4 especificaciones aisladas, cada una de
ellas con una función específica. Juntas, estas especificaciones tienen la
capacidad de proveer alta velocidad de conexión entre las capas superiores
tales como TCP/IP e IPX y un medio como el cableado de fibra óptica. Las cuatro
especificaciones de FDDI son:
La especificación MAC (Media
Access Control) define cómo se accede al medio, incluyendo el formato de la
trama, manejo del token, direccionamiento, algoritmos para el calculo del valor
de CRC(control de redundancia cíclica), y mecanismos de recuperación de
errores.
La especificación PHY
(Physical Layer Protocol) define los procedimientos de codificación y
decodificación de datos, requerimientos de temporización (clocking), y el
entramado, entre otras funciones.
La especificación PMD
(Physical-Medium Dependent) define las características del medio de
transmisión, incluyendo enlaces de fibra óptica, niveles de potencia, tasas de
error de bit, componentes ópticos y conectores.
La especificación SMT
(Station Management) define la configuración de estaciones FDDI, configuración
de anillo, características de control de anillo, incluyendo inserción y
extracción, inicialización, aislamiento de errores, planificación y
estadísticas de colección.
PROTOCOLOS DE COMUNICACIÓN
DE REDES
Conjunto de reglas usadas
por computadoras para comunicarse unas con otras a través de una red por medio
de intercambio de mensajes.
Los dos protocolos más
importantes que componen la familia de protocolos de internet: Protocolo de
Control de Transmisión (TCP) y Protocolo de Internet (IP).
Es la base de Internet, y
sirve para enlazar computadoras que utilizan diferentes sistemas operativos,
incluyendo PC, minicomputadoras y computadoras centrales sobre redes de área
local (LAN) y área extensa (WAN).
OSI (Open System Interconnection),
es el modelo de interconexión de sistemas abiertos, creado por la Organización
Internacional para la Estandarización en el año 1984. Es decir, es una
normativa formada por siete capas que define las diferentes fases por las que
deben pasar los datos para viajar de un dispositivo a otro sobre una red de
comunicaciones.
El modelo especifica el
protocolo que debe ser usado en cada capa, y suele hablarse de modelo de
referencia ya que es usado como una gran herramienta para la enseñanza de
comunicación de redes.
Se trata de una normativa
estandarizada útil debido a la existencia de muchas tecnologías, fabricantes y
compañías dentro del mundo de las comunicaciones, y al estar en continua
expansión, se tuvo que crear un método para que todos pudieran entenderse de
algún modo, incluso cuando las tecnologías no coincidieran. De este modo, no
importa la localización geográfica o el lenguaje utilizado. Todo el mundo debe
atenerse a unas normas mínimas para poder comunicarse entre sí. Esto es sobre
todo importante cuando hablamos de la red de redes, es decir, Internet.
Este modelo está dividido en
siete capas:
CAPA FÍSICA
Es la que se encarga de las
conexiones globales de la computadora hacia la red, tanto en lo que se refiere
al medio físico como a la forma en la que se transmite la información.
Sus principales funciones se
pueden resumir como:
Definir el medio o medios
físicos por los que va a viajar la comunicación: cable de pares trenzados (o
no, como en RS232/EIA232), coaxial, guías de onda, aire, fibra óptica.
Definir las características materiales
(componentes y conectores mecánicos) y eléctricas (niveles de tensión) que se
van a usar en la transmisión de los datos por los medios físicos.
Definir las características
funcionales de la interfaz (establecimiento, mantenimiento y liberación del
enlace físico).
Transmitir el flujo de bits
a través del medio.
Manejar las señales
eléctricas del medio de transmisión, polos en un enchufe, etc.
Garantizar la conexión
(aunque no la fiabilidad de dicha conexión)
CAPA DE ENLACE DE DATOS
Esta capa se ocupa del
direccionamiento físico, de la topología de la red, del acceso al medio, de la
detección de errores, de la distribución ordenada de tramas y del control del
flujo.
Por lo cual es uno de los
aspectos más importantes a revisar en el momento de conectar dos ordenadores,
ya que está entre la capa 1 y 3 como parte esencial para la creación de sus
protocolos básicos (MAC, IP), para regular la forma de la conexión entre
computadoras así determinando el paso de tramas (trama = unidad de medida de la
información en esta capa, que no es más que la segmentación de los datos
trasladándolos por medio de paquetes), verificando su integridad, y corrigiendo
errores, por lo cual es importante mantener una excelente adecuación al medio
físico (los más usados son el cable UTP, par trenzado o de 8 hilos), con el
medio de red que redirecciona las conexiones mediante un router.
Dadas estas
situaciones cabe recalcar que el dispositivo que usa la capa de enlace es el
Switch que se encarga de recibir los datos del router y enviar cada uno de
estos a sus respectivos destinatarios (servidor -> computador cliente o
algún otro dispositivo que reciba información como celulares, etc.), dada esta
situación se determina como el medio que se encarga de la corrección de
errores, manejo de tramas, protocolización de datos (se llaman protocolos a las
reglas que debe seguir cualquier capa del modelo OSI).
Se encarga de identificar el
enrutamiento existente entre una o más redes. Las unidades de información se
denominan paquetes, y se pueden clasificar en protocolos enrutables y
protocolos de enrutamiento.
Enrutables: viajan con los
paquetes (IP, IPX, APPLETALK)
Enrutamiento: permiten seleccionar
las rutas (RIP, IGRP, EIGRP, OSPF, BGP)
El objetivo de la capa de
red es hacer que los datos lleguen desde el origen al destino, aun cuando ambos
no estén conectados directamente. Los dispositivos que facilitan tal tarea se
denominan encaminadores, aunque es más frecuente encontrarlo con el nombre en
inglés routers. Los routers trabajan en esta capa, aunque pueden actuar como
switch de nivel 2 en determinados casos, dependiendo de la función que se le
asigne. Los firewalls actúan sobre esta capa principalmente, para descartar
direcciones de máquinas.
En este nivel se realiza el
direccionamiento lógico y la determinación de la ruta de los datos hasta su
receptor final.
Capa encargada de efectuar
el transporte de los datos (que se encuentran dentro del paquete) de la máquina
origen a la de destino, independizándolo del tipo de red física que se esté
utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de
si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado
a conexión y el otro sin conexión. Trabajan, por lo tanto, con puertos lógicos
y junto con la capa red dan forma a los conocidos como Sockets IP:Puerto
(191.16.200.54:80).
Esta capa es la que se
encarga de mantener y controlar el enlace establecido entre dos computadores
que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio
provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida
entre dos máquinas, la misma se pueda efectuar para las operaciones definidas
de principio a fin, reanudándolas en caso de interrupción. En muchos casos, los
servicios de la capa de sesión son parcial o totalmente prescindibles.
El objetivo es encargarse de
la representación de la información, de manera que aunque distintos equipos
puedan tener diferentes representaciones internas de caracteres los datos
lleguen de manera reconocible.
Esta capa es la primera en
trabajar más el contenido de la comunicación que el cómo se establece la misma.
En ella se tratan aspectos tales como la semántica y la sintaxis de los datos
transmitidos, ya que distintas computadoras pueden tener diferentes formas de
manejarlas.
Esta capa también permite
cifrar los datos y comprimirlos. Por lo tanto, podría decirse que esta capa
actúa como un traductor.
Ofrece a las aplicaciones la
posibilidad de acceder a los servicios de las demás capas y define los
protocolos que utilizan las aplicaciones para intercambiar datos, como correo
electrónico (Post Office Protocol y SMTP), gestores de bases de datos y
servidor de ficheros (FTP), por UDP pueden viajar (DNS y Routing Information
Protocol). Hay tantos protocolos como aplicaciones distintas y puesto que
continuamente se desarrollan nuevas aplicaciones el número de protocolos crece
sin parar.
Cabe aclarar que el usuario
normalmente no interactúa directamente con el nivel de aplicación. Suele
interactuar con programas que a su vez interactúan con el nivel de aplicación
pero ocultando la complejidad subyacente.
MODELO DE REFERENCIA TCP/IP
El modelo TCP/IP, describe
un conjunto de guías generales de diseño e implementación de protocolos de red
específicos para permitir que una computadora pueda comunicarse en una red TCP/IP provee conectividad de extremo a
extremo especificando como los datos deberían ser formateados, direccionados,
transmitidos, enrutados y recibidos por
el destinatario. Existen protocolos para los diferentes tipos de servicios de
comunicación entre computadoras.
TCP/IP
Tiene cuatro capas de
abstracción según se define en el RFC 1122 . Esta arquitectura de capas a
menudo es comparada con el Modelo OSI de siete capas.
EL modelo TCP/IP y los
protocolos relacionados son mantenidos por la Internet Engineering Task
Force (IETF).
Para conseguir un
intercambio fiable de datos entre dos computadoras, se deben llevar a cabo muchos
procedimientos separados.
El resultado es que el
software de comunicaciones es complejo. Con un modelo en capas o niveles
resulta más sencillo agrupar funciones relacionadas e implementar el software
de comunicaciones modular.
Las capas están
jerarquizadas. Cada capa se construye sobre su predecesora. El número de capas
y, en cada una de ellas, sus servicios y funciones son variables con cada tipo
de red. Sin embargo, en cualquier red, la misión de cada capa es proveer
servicios a las capas superiores haciéndoles transparentes el modo en que esos
servicios se llevan a cabo. De esta manera, cada capa debe ocuparse
exclusivamente de su nivel inmediatamente inferior, a quien solicita servicios,
y del nivel inmediatamente superior, a quien devuelve resultados.
Capa 4 o capa de aplicación:
Aplicación, asimilable a las capas 5 (sesión), 6 (presentación) y 7
(aplicación) del modelo OSI. La capa de aplicación debía incluir los detalles
de las capas de sesión y presentación OSI. Crearon una capa de aplicación que
maneja aspectos de representación, codificación y control de diálogo.
Capa 3 o capa de transporte:
Transporte, asimilable a la capa 4 (transporte) del modelo OSI.
Capa 2 o capa de red:
Internet, asimilable a la capa 3 (red) del modelo OSI.
Capa 1 o capa de enlace:
Acceso al Medio, asimilable a la capa 1 (física) y 2 (enlace de datos) del
modelo OSI.
MEDIOS DE
TRANSMISION DE DATOS:
Pueden ser los
siguientes:
GUIADOS: Utilizan
un medio físico para transporta la información. Ejemplo: cable par trenzado,
cable coaxial, fibra óptica, UTP.
El cable coaxial fue creado
en la década de los 30, y es un cable utilizado para transportar señales
eléctricas de alta frecuencia que posee dos conductores concéntricos, uno
central, llamado vivo, encargado de llevar la información, y uno exterior, de
aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra
y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada
dieléctrico, de cuyas características dependerá principalmente la calidad del
cable. Todo el conjunto suele estar protegido por una cubierta aislante.
El conductor central puede
estar constituido por un alambre sólido o por varios hilos retorcidos de cobre;
mientras que el exterior puede ser una malla trenzada, una lámina enrollada o
un tubo corrugado de cobre o aluminio. En este último caso resultará un cable
semirrígido.
Debido a la necesidad de
manejar frecuencias cada vez más altas y a la digitalización de las
transmisiones, en años recientes se ha sustituido paulatinamente el uso del
cable coaxial por el de fibra óptica, en particular para distancias superiores
a varios kilómetros, porque el ancho de banda de esta última es muy superior.
La característica principal
de la familia RG-58 es el núcleo central de cobre.
- RG-58/U: Núcleo de cobre sólido.
- RG-58 A/U: Núcleo de hilos trenzados.
- RG-59: Transmisión en banda
ancha (TV).
- RG-6: Mayor diámetro que el RG-59 y considerado para frecuencias
más altas que este, pero también utilizado para transmisiones de banda ancha
- RG-62: Redes
ARCnet.
Medio de conexión usado en
telecomunicaciones en el que dos conductores eléctricos aislados son
entrelazados para anular las interferencias de fuentes externas y diafonía de
los cables adyacentes. Fue inventado por Alexander Graham Bell
Está limitado en distancia,
ancho de banda y tasa de datos. También destacar que la atenuación es una
función fuertemente dependiente de la frecuencia. La interferencia y el ruido
externo también son factores importantes, por eso se utilizan coberturas
externas y el trenzado. Para señales analógicas se requieren amplificadores
cada 5 o 6 kilómetros, para señales digitales cada 2 ó 3. En transmisiones de
señales analógicas punto a punto, el ancho de banda puede llegar hasta 250 kHz.
En transmisión de señales digitales a larga distancia, el data rate no es
demasiado grande, no es muy efectivo para estas aplicaciones.
En redes locales que
soportan ordenadores locales, el data rate puede llegar a 10 Mbps (Ethernet) y
100 Mbps (Fast-Ethernet).
En el cable par trenzado de
cuatro pares, normalmente solo se utilizan dos pares de conductores, uno para
recibir (cables 3 y 6) y otro para transmitir (cables 1 y 2), aunque no se
pueden hacer las dos cosas a la vez, teniendo una trasmisión half-dúplex. Si se
utilizan los cuatro pares de conductores la transmisión es full-dúplex.
- Bajo costo en su contratación.
- Alto número de estaciones de trabajo por
segmento.
- Facilidad para el rendimiento y la solución de
problemas.
- Puede estar previamente cableado en un lugar o
en cualquier parte.
- Altas tasas de error a altas
velocidades
- Ancho de banda limitado.
- Baja inmunidad al ruido.
- Baja inmunidad al efecto crosstalk (diafonía)
- Alto costo de los equipos.
- Distancia limitada (100 metros por segmento).
UTP: unshielde twisted
pair (en español "par trenzado no
blindado") es un tipo de clabe de par trenzado que no se encuentra blindado y que se utiliza
principalmente para comunicaciones. Se encuentra normalizado de acuerdo a la
norma estadounidense TIA/EIA-568-B y a la internacional ISO/IEC 11801.
STP: shielded twisted
pair (en español "par trenzado
blindado"), es un cable de par trenzado similar al unshielded twisted pair
con la diferencia de que cada par tiene una pantalla protectora, además de
tener una lámina externa de aluminio o de cobre trenzado alrededor del conjunto
de pares, diseñada para reducir la absorción del ruido electrico. Este cable es
más costoso y difícil de manipular que el cable sin blindaje. Se emplea en
redes de ordenadores como Ethernet o
Token Ring. Su coste en la nueva categoría 6A puede ser el mismo que la versión
sin blindaje.
Medio transmisor empleado
habitualmente en redes de datos; un hilo muy fino de material transparente,
vidrio o materiales plásticos, por el que se envían pulso de luz que representan los datos a
transmitir. El haz de luz queda completamente confinado y se propaga por el
interior de la fibra con un ángulo de reflexión por encima del ángulo límite de
reflexión total, en función de la
ley de snell. La fuente de luz
puede ser laser o un LED.
Las fibras se utilizan
ampliamente en telecomunicaciones, ya
que permiten enviar gran cantidad de datos a una gran distancia, con
velocidades similares a las de radio o cable. Son el medio de transmisión por
excelencia al ser inmune a las interferencias electromagnéticas, también se
utilizan para redes locales, en donde se necesite aprovechar las ventajas de la
fibra óptica sobre otros medios de transmisión.
CLASIFICACIÓN DE LA FIBRA
OPTICA
Una fibra multimodo es aquella
en la que los haces de luz pueden circular por más de un modo o camino. Esto
supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil
modos de propagación de luz. Las fibras multimodo se usan comúnmente en
aplicaciones de corta distancia, menores a 1 km; es simple de diseñar y
económico. El núcleo de una fibra multimodo tiene un índice de refracción
superior, pero del mismo orden de magnitud, que el revestimiento. Debido al
gran tamaño del núcleo de una fibra multimodo, es más fácil de conectar y tiene
una mayor tolerancia a componentes de menor precisión.
Dependiendo el tipo de
índice de refracción del núcleo, tenemos dos tipos de fibra multimodo:
- Índice escalonado: en este tipo de fibra, el
núcleo tiene un índice de refracción constante en toda la sección cilíndrica,
tiene alta dispersión modal.
- Índice gradual: mientras en este tipo, el
índice de refracción no es constante, tiene menor dispersión modal y el núcleo
se constituye de distintos materiales.
Además, según el sistema ISO
11801 para clasificación de fibras multimodo según su ancho de banda se incluye
el formato OM3 (monomodo sobre láser) a los ya existentes OM1 y OM2 (monomodos
sobre LED).
OM1: Fibra 62.5/125 µm,
soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED como emisores
OM2: Fibra 50/125 µm,
soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED como emisores.
OM3: Fibra 50/125 µm,
soporta hasta 10 Gigabit Ethernet (300 m), usan láser (VCSEL) como emisores.
Bajo OM3 se han conseguido
hasta 2000 MHz·Km (10 Gbps), es decir, una velocidades 10 veces mayores que con
OM1.
Fibra óptica en la que sólo
se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la
fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de
propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las
fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias
(hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir
elevadas tasas de información (decenas de Gb/s).
NO GUIADOS: No necesitan
un medio físico, lo hacen a través del aire. Ejemplo: microondas terrestres,
satélites, ondas de radio, infrarrojas y láser.
